La composition d’une serrure de porte d’entrée paraît simple au premier regard, alors qu’un mécanisme complet réunit plusieurs pièces de sécurité, de guidage et d’ouverture. Connaître leur rôle aide à mieux comprendre le fonctionnement de la porte, à repérer une panne plus vite et à choisir un modèle adapté lors d’un remplacement.
Une serrure équipe aussi bien une porte d’entrée qu’une porte intérieure, une porte-fenêtre, un garage, un portail, une boîte aux lettres ou encore un cabanon. Sur une porte d’entrée, elle joue un rôle central dans la protection du logement. Les modèles actuels vont de la serrure mécanique classique à la serrure multipoints, motorisée ou connectée.
De quoi se compose une serrure de porte d’entrée ?
Une serrure de porte d’entrée se compose généralement d’un ensemble de pièces mécaniques qui travaillent ensemble pour fermer, maintenir et verrouiller le vantail sur son bâti. Selon qu’il s’agit d’une serrure en applique, à encastrer ou multipoints, certains éléments varient, mais la base reste proche.
- Le cylindre, aussi appelé barillet ou canon
- Le panneton, pièce d’entraînement du cylindre
- Le pêne dormant, dédié au verrouillage
- Le pêne demi-tour, aussi appelé bec-de-cane ou loquet
- La gâche, fixée sur le bâti
- La têtière, visible sur le chant de la porte
- Le coffre, qui renferme le mécanisme
- Le fouillot, qui reçoit l’axe carré de la poignée
- La lumière, ouverture prévue pour le cylindre
- La poignée ou béquille
- Le stator et le rotor, à l’intérieur du cylindre
Dans une serrure à encastrer, on retrouve très souvent un pêne demi-tour, un pêne dormant, un passage de cylindre, un fouillot, le cylindre lui-même et la poignée. Ce type de serrure est intégré dans l’âme de la porte et reste discret.
| Pièce | Rôle principal | Emplacement |
|---|---|---|
| Cylindre | Recevoir la clé et commander le verrouillage | Dans la serrure, visible par son entrée de clé |
| Pêne dormant | Bloquer la porte en position verrouillée | Dans le coffre, vers la gâche |
| Pêne demi-tour | Fermer la porte sans verrouillage complet | Dans le coffre, actionné par la poignée |
| Gâche | Recevoir les pênes | Sur le bâti ou l’huisserie |
| Têtière | Maintenir et finir la serrure sur le chant | Face visible sur le bord de la porte |
| Fouillot | Transmettre le mouvement de la poignée | Au centre du coffre |

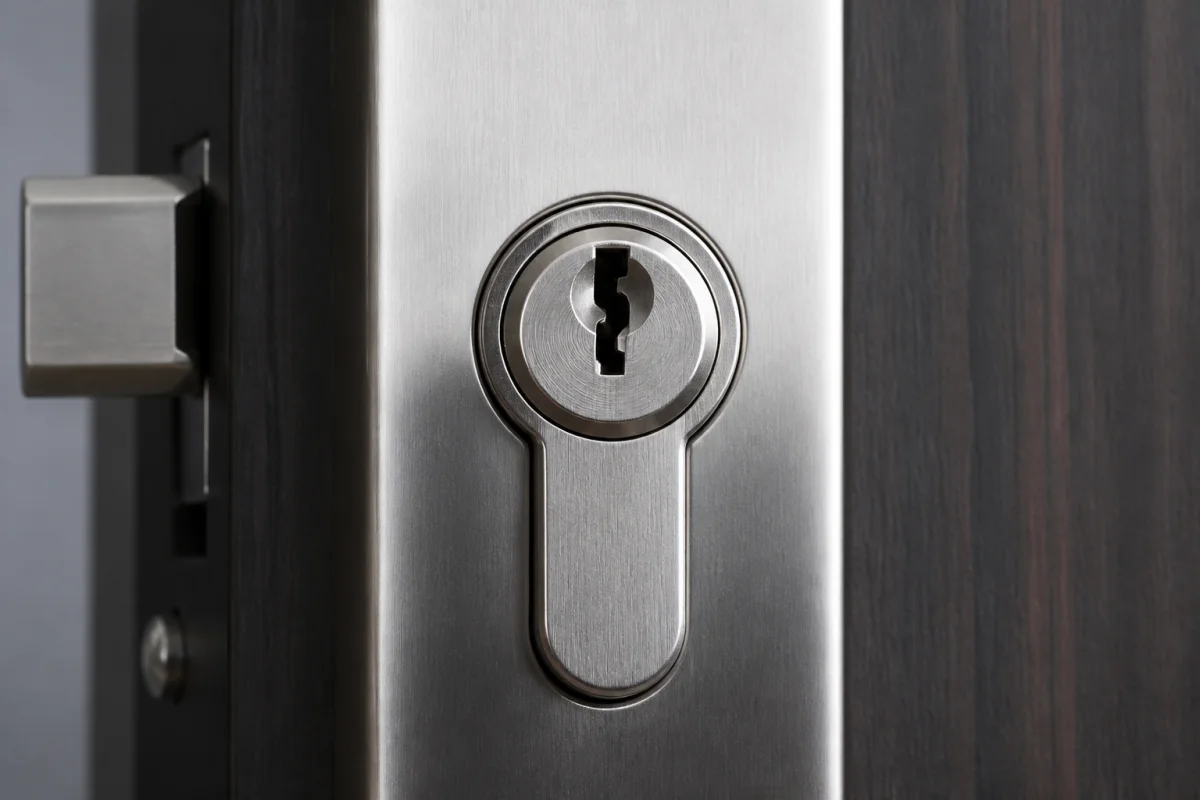

Le cylindre, la pièce centrale de la serrure
Le cylindre est la pièce la plus connue de la serrure, car c’est celle dans laquelle la clé s’insère. On l’appelle aussi barillet ou canon. Son rôle est déterminant, puisqu’il commande le verrouillage et le déverrouillage du mécanisme.
Il existe plusieurs formats, comme le cylindre standard, le cylindre à double entrée ou le cylindre à bouton. Le cylindre à bouton permet une ouverture intérieure à la main, sans clé, tandis que l’extérieur reste commandé par clé. Sur les portes d’entrée, le cylindre européen est aujourd’hui très courant.
À quoi sert le cylindre d’une serrure de porte d’entrée ?
Le cylindre sert à autoriser ou empêcher la rotation qui entraîne le mécanisme de fermeture. Quand la bonne clé est introduite, elle aligne les éléments internes et permet au rotor de tourner. Cette rotation actionne ensuite le panneton, qui commande le pêne dormant.
Quand la clé n’est pas insérée, les goupilles sont maintenues sous pression par des ressorts. Elles bloquent la rotation. Avec la bonne clé, les extrémités des goupilles se placent au bon niveau, les ressorts se compriment et le cylindre peut tourner. Avec une clé non adaptée, cet alignement ne se fait pas et l’ouverture reste impossible.
Selon les modèles, le cylindre peut accueillir une clé plate ou une clé à gorge. Son remplacement est souvent l’intervention la plus simple sur une serrure, ce qui permet de changer la sécurité sans déposer toute la quincaillerie.
Stator, rotor, goupilles et panneton : les éléments internes du cylindre
À l’intérieur du cylindre, plusieurs pièces assurent la reconnaissance de la clé et la transmission du mouvement.
- Le stator est la partie fixe du cylindre. Il protège l’ensemble et maintient la structure.
- Le rotor est la partie mobile. Il tourne avec la clé quand l’alignement interne est correct.
- Les goupilles, souvent coupées en deux, sont présentes en nombre variable, de 5 à 36 selon les conceptions citées.
- Les ressorts poussent les goupilles et empêchent la rotation sans la bonne clé.
- Le panneton, aussi appelé entraîneur ou parfois foret, transmet la rotation du cylindre vers le mécanisme de serrure.
Le stator joue aussi un rôle de protection. Si le cylindre dépasse trop de la porte, il devient plus exposé aux tentatives d’arrachement ou de casse. C’est un point utile à contrôler lors d’une installation ou d’un remplacement.
Quelle est la différence entre un pêne dormant et un pêne demi-tour ?
Ces deux pièces sont souvent confondues, alors qu’elles n’ont pas la même fonction. Le pêne dormant sert au verrouillage, tandis que le pêne demi-tour sert à la fermeture courante de la porte.
Le pêne dormant pour le verrouillage
Le pêne dormant est une pièce métallique qui s’avance dans la gâche lorsque la serrure est verrouillée à la clé. Une fois engagé, il reste en place tant que la clé n’est pas tournée dans le sens inverse. C’est lui qui assure le blocage principal de la porte.
Sur une porte d’entrée, le pêne dormant peut être renforcé, surtout dans les serrures multipoints. Certains systèmes utilisent en complément des crochets massifs ou plusieurs points de fermeture afin d’améliorer la résistance à l’effraction.
Le pêne demi-tour pour la fermeture courante
Le pêne demi-tour, aussi appelé bec-de-cane ou loquet, permet de fermer la porte sans la verrouiller. Il est généralement placé au-dessus du pêne dormant. Quand la porte se referme, il s’engage dans la gâche grâce à son ressort.
La poignée agit directement sur lui. Dans une serrure à encastrer, l’abaissement de la poignée entraîne la rotation du fouillot, active le mécanisme interne et ramène le pêne demi-tour vers l’arrière pour ouvrir la porte.
Ce pêne peut être réversible, ce qui facilite l’adaptation au sens d’ouverture de la porte.
À quoi sert la gâche dans une serrure ?
La gâche est la pièce métallique fixée sur le bâti, aussi appelé dormant, huisserie, cadre ou chambranle. Elle reçoit les pênes lorsque la porte se ferme ou se verrouille. Sans elle, la serrure ne peut pas maintenir correctement la porte.
La gâche retient le pêne demi-tour lors d’une fermeture simple, puis accueille le pêne dormant quand la clé verrouille la serrure. Elle peut être simple, filante ou électrique. Une gâche électrique est courante sur certains accès contrôlés ou sur des portes équipées d’une barre de tirage.
Au moment d’acheter une serrure, mieux vaut vérifier si la gâche est fournie. Certains modèles sont vendus sans cette pièce, alors qu’elle est indispensable à un montage complet.

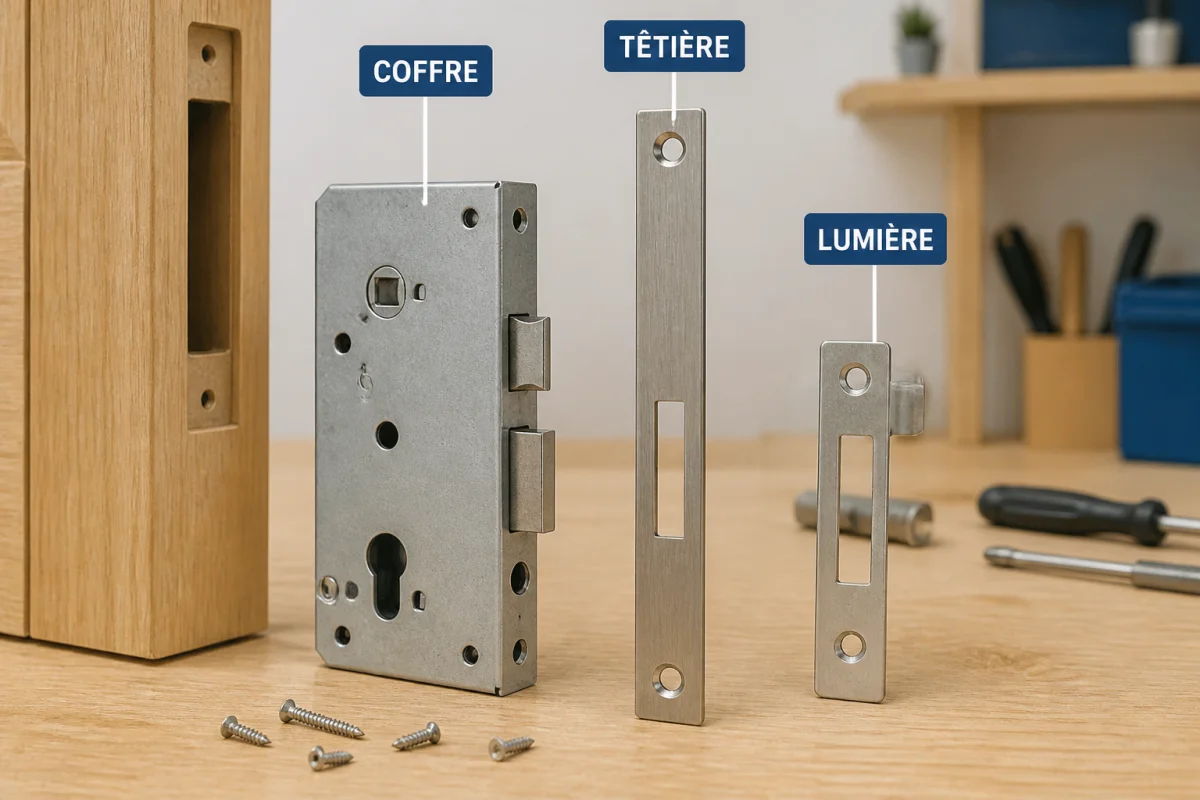

Le coffre, la têtière et la lumière : les pièces de structure
Au-delà des éléments mobiles, une serrure comprend aussi des pièces de structure. Elles maintiennent le mécanisme, assurent sa fixation dans la porte et prévoient le passage des organes visibles comme le cylindre ou les pênes.
Quelle est la fonction du coffre de serrure ?
Le coffre, ou boîtier, est la partie qui renferme le mécanisme. Dans une serrure à mortaiser, il est généralement rectangulaire et complètement dissimulé dans le chant de la porte. Il protège les pièces internes et sert de support au fonctionnement global.
Le coffre peut être fabriqué en acier ou en inox. Selon les modèles, sa profondeur et sa largeur varient pour s’adapter à l’épaisseur de la porte. Une pose précise est nécessaire pour éviter les frottements, les jeux excessifs ou les décalages avec la gâche.
La têtière, partie visible sur le chant de la porte
La têtière, appelée aussi plaque frontale, est la face visible de la serrure à larder. Elle se fixe sur le chant de la porte, en regard de la gâche. Elle maintient le coffre et laisse sortir les pênes par des ouvertures prévues à cet effet, parfois appelées empennages.
Les extrémités de la têtière peuvent être rondes ou carrées. Ce détail compte au moment du remplacement, car il doit correspondre à l’usinage de la porte.
La lumière, l’ouverture prévue pour le cylindre
La lumière est l’ouverture réservée au cylindre européen ou au barillet. Elle se situe souvent dans la partie basse du coffre. Sa forme doit correspondre exactement au type de cylindre monté sur la serrure.
Sur une serrure à encastrer, la lumière simplifie l’intégration du cylindre dans le mécanisme. Elle participe aussi à l’alignement correct entre la clé, le rotor et le panneton.
Le fouillot, la poignée et l’axe carré dans le mécanisme d’ouverture
Le fouillot est le trou carré qui traverse le coffre de serrure. Il reçoit la tige d’entraînement, appelée carré ou axe carré. Les poignées, aussi appelées béquilles, s’emmanchent sur cet axe.
Quand la poignée s’abaisse, le carré tourne dans le fouillot et actionne le mécanisme du pêne demi-tour. C’est donc l’ensemble poignée + axe carré + fouillot qui permet l’ouverture courante de la porte sans utiliser la clé.
Dans certains systèmes plus modernes, notamment électroniques, la poignée intérieure reste toujours active alors que la poignée extérieure peut tourner librement sans ouvrir tant que l’autorisation d’accès n’est pas donnée.
| Élément | Fonction mécanique | Action de l’utilisateur |
|---|---|---|
| Poignée ou béquille | Commande l’ouverture courante | Abaissement de la poignée |
| Axe carré | Transmet la rotation | Mouvement entre les deux poignées |
| Fouillot | Reçoit et guide l’axe | Action interne sur le mécanisme |
| Pêne demi-tour | Se rétracte pour ouvrir | Libération du passage |
Comment reconnaître une serrure en applique ou à encastrer ?
Il existe deux grandes catégories selon le mode de pose, la serrure en applique et la serrure à encastrer, aussi appelée à larder ou à mortaiser.
La serrure en applique se fixe directement sur la porte. Son boîtier reste visible côté intérieur. Certains modèles sont carénés, avec un habillage qui masque une partie du mécanisme. Cette solution est souvent choisie en rénovation ou quand la porte ne permet pas un usinage profond.
La serrure à encastrer est intégrée dans l’âme du vantail. Elle est plus discrète et généralement plus esthétique. Son installation demande toutefois des mesures précises et une découpe soignée. Ce type de serrure est utilisé sur des portes en bois, PVC ou métal, et sa fabrication est encadrée par la norme NF EN 12209.
- Serrure en applique : boîtier visible, pose plus simple, adaptée à certains chantiers de rénovation
- Serrure à encastrer : mécanisme dissimulé, rendu plus propre, pose plus technique
Pour identifier le modèle déjà en place, il suffit souvent d’observer le chant de la porte et sa face intérieure. Si seul le cylindre, la têtière et les poignées sont visibles, il s’agit généralement d’une serrure à encastrer.
La composition d’une serrure multipoints de porte d’entrée
La serrure multipoints ajoute plusieurs zones de verrouillage sur la hauteur de la porte. Elle est souvent présentée comme l’une des solutions les plus efficaces pour sécuriser une entrée. Les configurations les plus répandues comportent 3, 5 ou 7 points de fermeture.
Sa composition reprend la base d’une serrure classique, mais avec des organes supplémentaires. On retrouve un cylindre, un pêne demi-tour, un pêne dormant, puis des crochets, goujons, rouleaux ou points latéraux et verticaux selon les versions.
Certains fabricants, comme Bel’M, équipent l’ensemble de leurs portes d’entrée de serrures multipoints. Parmi les éléments cités selon les modèles, on trouve :
- 2 crochets de sécurité
- 2 pênes
- 1 pêne demi-tour
- 1 pêne dormant
- 4 goujons
- 1 gâche filante
- 2 rouleaux sur certaines versions
Les familles de serrures multipoints incluent des versions manuelles, automatiques, à relevage, à rouleaux ou motorisées. Une serrure automatique peut se fermer sans relever la poignée et certains modèles sont certifiés pour 50 000 cycles d’ouverture et de fermeture. Des versions motorisées proposent jusqu’à 6 modules d’ouverture, comme le badge, le digicode, l’empreinte digitale, le smartphone, la télécommande ou le mode mains libres, avec compatibilité domotique sur certaines gammes.
Certaines serrures multipoints bénéficient aussi d’une certification A2P ou A2P*, un indicateur utile pour évaluer le niveau de résistance à l’effraction selon le modèle.
Bien comprendre la composition d’une serrure de porte d’entrée change la manière d’aborder un problème de fermeture, un remplacement de cylindre ou le choix d’un équipement plus sûr. Quand un pêne accroche, que la clé tourne mal ou que la poignée devient flottante, identifier la pièce en cause permet d’éviter un diagnostic approximatif. Pour une porte d’entrée exposée aux variations d’humidité, au gel ou à un usage intensif, un contrôle du cylindre, de l’alignement gâche-pênes et de l’état du coffre donne souvent des réponses concrètes avant d’envisager le remplacement complet de la serrure.
