Comprendre le plan d’une serrure permet de mieux lire un schéma, de reconnaître les pièces utiles et de savoir ce qui bloque lorsqu’une porte ferme mal. Ce vocabulaire sert autant pour un simple remplacement de cylindre que pour le choix d’une serrure à encastrer, en applique ou multipoints.
Une serrure de porte repose sur un mécanisme précis, composé d’éléments qui travaillent ensemble pour fermer, retenir puis verrouiller le battant. Quand on identifie clairement le cylindre, le coffre, les pênes, la gâche ou la têtière, il devient plus simple de poser un bon diagnostic et d’éviter un remplacement inutile.
Pour les serrures à larder, aussi appelées à mortaiser ou à encastrer, la fabrication est encadrée par la norme NF EN 12209. Cette référence revient souvent dans les gammes destinées aux portes en bois, PVC ou métal.
Qu’est-ce qu’un plan d’une serrure ?
Un plan d’une serrure est une représentation technique du mécanisme et de ses composants. Il montre la place de chaque pièce, leur nom et leur relation dans l’ouverture ou le verrouillage d’une porte. C’est le support le plus clair pour comprendre comment la serrure fonctionne sans avoir à démonter l’ensemble au hasard.
Sur un schéma de serrurerie, on retrouve généralement :
- le cylindre, dans lequel la clé est insérée,
- le coffre ou boîtier qui renferme le mécanisme,
- le pêne demi-tour actionné par la poignée,
- le pêne dormant actionné par la clé,
- la têtière visible sur le champ de la porte,
- la gâche fixée sur le bâti,
- le fouillot, qui reçoit le carré de poignée,
- les goupilles et le panneton, essentiels au fonctionnement du cylindre.
Ce type de plan sert à trois choses concrètes : identifier une pièce, repérer une panne et préparer un remplacement. C’est aussi la meilleure base pour comprendre le vocabulaire utilisé par un serrurier ou par une fiche produit.
| Élément | Emplacement | Fonction principale |
|---|---|---|
| Cylindre | Dans la serrure, accessible par la clé | Autoriser ou bloquer la rotation du mécanisme |
| Coffre | Dans l’épaisseur de la porte ou en applique | Contenir et protéger les pièces internes |
| Pêne demi-tour | Sortie frontale de la serrure | Fermer la porte sans verrouillage |
| Pêne dormant | Sortie frontale de la serrure | Verrouiller la porte |
| Têtière | Champ de la porte | Maintenir et finir la serrure |
| Gâche | Bâti ou montant | Recevoir les pênes |
Quels sont les principaux éléments d’une serrure ?
Une serrure classique regroupe des pièces visibles et d’autres cachées dans le mécanisme. Leur organisation change selon le type de pose, mais la logique reste la même : une pièce reçoit la clé, une autre transmet le mouvement, puis les pênes assurent la fermeture et le verrouillage.

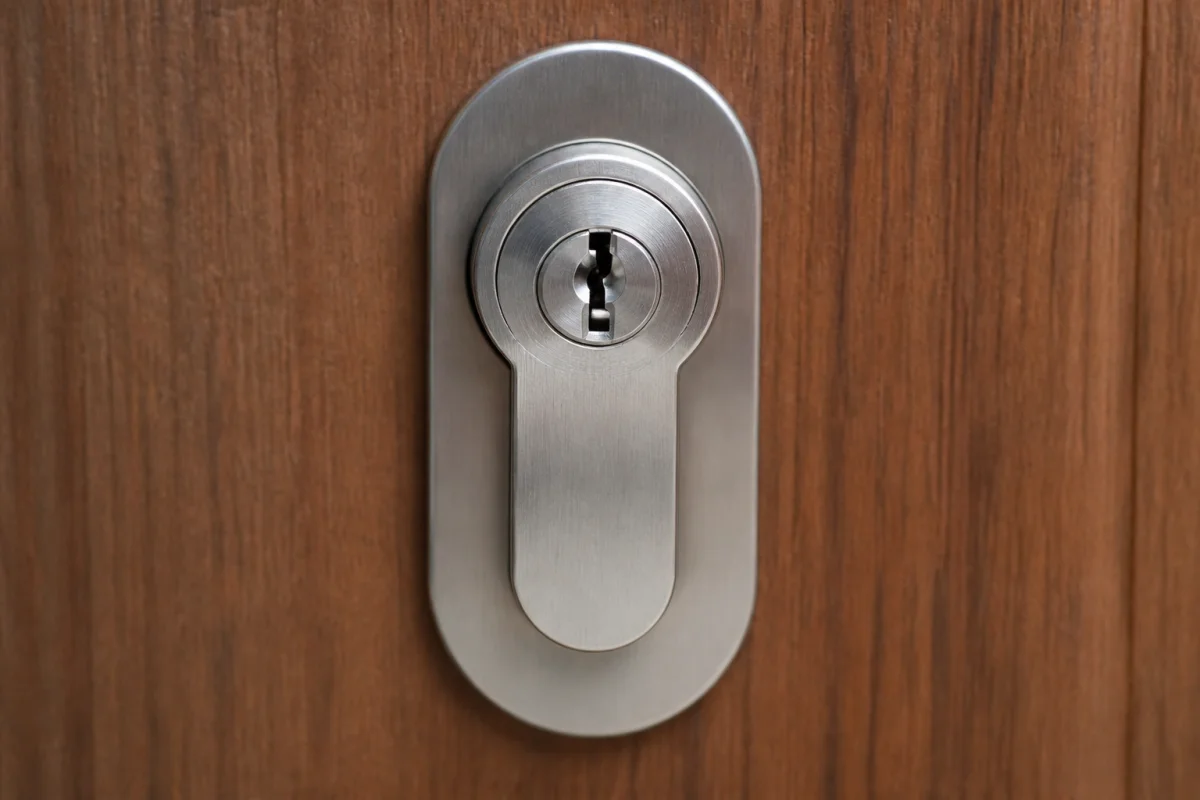

Le cylindre, canon ou barillet
Le cylindre, aussi appelé canon ou barillet, est la pièce dans laquelle la clé entre. Son rôle est de reconnaître la bonne clé grâce à un système de goupilles ou de disques, puis d’autoriser la rotation du mécanisme.
Dans un cylindre standard, on distingue souvent :
- le stator, partie fixe qui protège le mécanisme,
- le rotor, partie mobile dans laquelle la clé tourne,
- les goupilles et contre-goupilles,
- le panneton, qui transmet le mouvement à la serrure.
Le remplacement du cylindre fait partie des interventions les plus courantes, souvent réalisables sans changer tout le coffre.
Le coffre de serrure, le boîtier qui contient le mécanisme
Le coffre est le bloc métallique, généralement en acier ou en inox, qui renferme le mécanisme. Sur une serrure à larder, il est dissimulé dans l’épaisseur de la porte, ce qui rend l’ensemble discret. Sur une serrure en applique, il reste visible.
Le coffre protège les composants internes et sert de structure à l’ensemble. Selon les modèles, sa profondeur et sa largeur varient en fonction de l’épaisseur de la porte et de l’usage prévu.
Le pêne demi-tour et le pêne dormant
Le pêne demi-tour, aussi appelé bec-de-cane ou bec de canne, permet de fermer la porte sans la verrouiller. Il est actionné par la poignée. Quand la béquille s’abaisse, le carré entraîne le fouillot, puis un ressort tire le pêne vers l’arrière.
Le pêne dormant, lui, sert au verrouillage. Il est commandé par la clé et vient s’engager dans la gâche pour empêcher l’ouverture. Dans une serrure multipoints, plusieurs pênes ou points de verrouillage peuvent se rétracter en même temps.
La gâche et la têtière, à quoi servent-elles
La têtière est la plaque métallique visible sur le champ de la porte lorsque celle-ci est ouverte. Elle maintient le coffre, guide la sortie des pênes et présente des ouvertures appelées empennages. Ses extrémités peuvent être rondes ou carrées selon la finition.
La gâche se fixe sur le bâti, en regard de la têtière. C’est elle qui reçoit le pêne demi-tour lorsque la porte se referme, puis le pêne dormant au moment du verrouillage. Certains modèles sont manuels, d’autres électriques. Un point pratique compte au moment de l’achat : la gâche n’est pas toujours fournie avec la serrure.
Le panneton et les goupilles dans le fonctionnement
Le panneton est intégré au barillet. Quand la clé tourne, il pivote et entraîne le mécanisme, notamment le pêne dormant. C’est une pièce de transmission centrale.
Les goupilles sont de petits cylindres métalliques placés dans le cylindre. Elles sont associées à des contre-goupilles. Avec la bonne clé, toutes ces pièces s’alignent à la bonne hauteur, ce qui libère la rotation. Avec une mauvaise clé, l’alignement ne se fait pas et le cylindre reste bloqué.
Quelle est la différence entre cylindre, canon et barillet ?
Dans le langage courant, cylindre, canon et barillet désignent la même pièce. Les trois termes sont utilisés dans les catalogues, les guides de bricolage et les échanges avec les professionnels.
Le mot cylindre est le plus courant dans les fiches techniques. Barillet est très répandu dans l’usage quotidien. Canon reste fréquent, notamment dans certaines notices ou chez certains vendeurs.
La vraie distinction à faire ne se situe donc pas entre ces trois mots, mais entre les types de cylindres :
- cylindre double entrée, avec clé des deux côtés,
- cylindre à bouton, avec manœuvre manuelle côté intérieur,
- cylindre européen, très répandu sur les portes d’habitation,
- modèles de sécurité renforcée, selon le niveau de protection recherché.
À quoi sert le pêne dormant ?
Le pêne dormant est la pièce qui assure le verrouillage réel de la porte. Contrairement au pêne demi-tour, il ne recule pas simplement par pression sur la poignée. Il est actionné par la clé, ou parfois par un bouton intérieur selon la configuration du cylindre.
Lorsqu’il sort, il pénètre dans la gâche fixée au bâti. La porte ne peut alors plus s’ouvrir sans déverrouillage. C’est cette pièce qui apporte la retenue mécanique essentielle contre une ouverture simple du battant.
Sur les serrures multipoints, le principe est identique mais étendu à plusieurs points d’ancrage. Le cylindre commande alors plusieurs éléments de verrouillage simultanément, ce qui améliore la tenue de la porte.
Quelle est la différence entre gâche et têtière ?
La confusion entre ces deux pièces est fréquente, car elles se font face lorsque la porte est fermée. Pourtant, leur position et leur rôle sont différents.
| Pièce | Fixation | Rôle |
|---|---|---|
| Têtière | Sur le champ de la porte | Maintenir le coffre et laisser passer les pênes |
| Gâche | Sur le bâti ou le montant | Recevoir et retenir les pênes |
La têtière appartient à la serrure elle-même. La gâche appartient à la partie fixe de l’encadrement, aussi appelée bâti, dormant, cadre, huisserie ou chambranle. Quand une porte ferme mal, l’origine peut venir d’un décalage entre ces deux pièces, d’une usure du pêne ou d’un affaissement du battant au niveau des charnières.
Comment fonctionne une serrure de porte ?
Le fonctionnement d’une serrure repose sur une suite d’actions mécaniques assez simple à suivre lorsqu’on connaît les pièces. La clé agit d’abord dans le cylindre, puis le mouvement est transmis vers le mécanisme interne, enfin les pênes avancent ou reculent selon le sens de rotation.
Le principe du verrouillage avec une clé
La clé est insérée dans le cylindre. Si son profil correspond au mécanisme, elle place les goupilles à la bonne hauteur. La rotation devient alors possible. Le mouvement entraîne le panneton, qui agit sur le système de verrouillage.
Le pêne dormant se déplace vers l’extérieur et vient s’engager dans la gâche. La porte est verrouillée tant que ce pêne reste maintenu dans son logement.
Le rôle de la rotation du cylindre
La rotation du cylindre transforme l’action manuelle sur la clé en déplacement mécanique. Le sens de rotation détermine l’ouverture ou la fermeture. Sur certains modèles, un seul tour suffit, sur d’autres plusieurs tours sont nécessaires.
Quand la serrure comporte un bouton intérieur, le même résultat peut être obtenu sans clé depuis l’intérieur. Sur une serrure connectée, la commande peut être envoyée par smartphone, selon la compatibilité du système avec le Wi Fi, le Bluetooth, le NFC ou le RFID.
L’action des goupilles dans l’ouverture
Les goupilles sont le filtre de reconnaissance de la clé. Chaque dent de la clé soulève une goupille à une hauteur précise. Lorsque toutes les goupilles et contre-goupilles s’alignent sur la ligne de césure, le rotor peut tourner dans le stator.
Si l’alignement est imparfait, la rotation est impossible. C’est ce principe qui permet à une serrure classique de distinguer une clé adaptée d’une clé non compatible.
Ce fonctionnement existe sous des formes plus évoluées selon les gammes et les usages :
- serrure classique, le modèle le plus fréquent,
- serrure à code, mécanique ou électronique, souvent avec clavier à 10 chiffres,
- serrure à carte ou badge, courante dans l’hôtellerie ou les accès contrôlés,
- serrure antipanique, obligatoire dans de nombreux établissements recevant du public comme les cinémas, théâtres ou restaurants,
- serrure connectée, adaptée aux installations domotiques.
Comment lire un plan d’une serrure facilement
Pour lire un plan sans se perdre, il faut commencer par repérer les trois zones du système : la porte, la serrure et le bâti. Ensuite, on suit le trajet logique du mouvement, de la clé jusqu’au pêne.
- Repérer le battant ou vantail, c’est la partie mobile de la porte
- Identifier le bâti, aussi appelé dormant, cadre, huisserie ou chambranle
- Localiser la têtière sur le champ de la porte
- Observer le coffre dans l’épaisseur du battant ou en applique
- Trouver le cylindre puis le panneton
- Suivre le déplacement du pêne demi-tour et du pêne dormant vers la gâche
- Repérer le fouillot, qui reçoit le carré des poignées
Cette lecture aide à reconnaître rapidement la cause probable d’un défaut :
- clé qui tourne mal, problème possible de cylindre ou de goupilles,
- poignée molle, ressort ou fouillot à contrôler,
- porte qui ferme mais ne verrouille pas, pêne dormant ou gâche à vérifier,
- porte qui frotte, réglage du battant, des paumelles ou des charnières à envisager.
Dans la pratique, beaucoup de particuliers changent eux-mêmes un cylindre, alors qu’un défaut de coffre, de têtière mal positionnée ou de multipoints fatigué demande plus souvent l’intervention d’un serrurier.

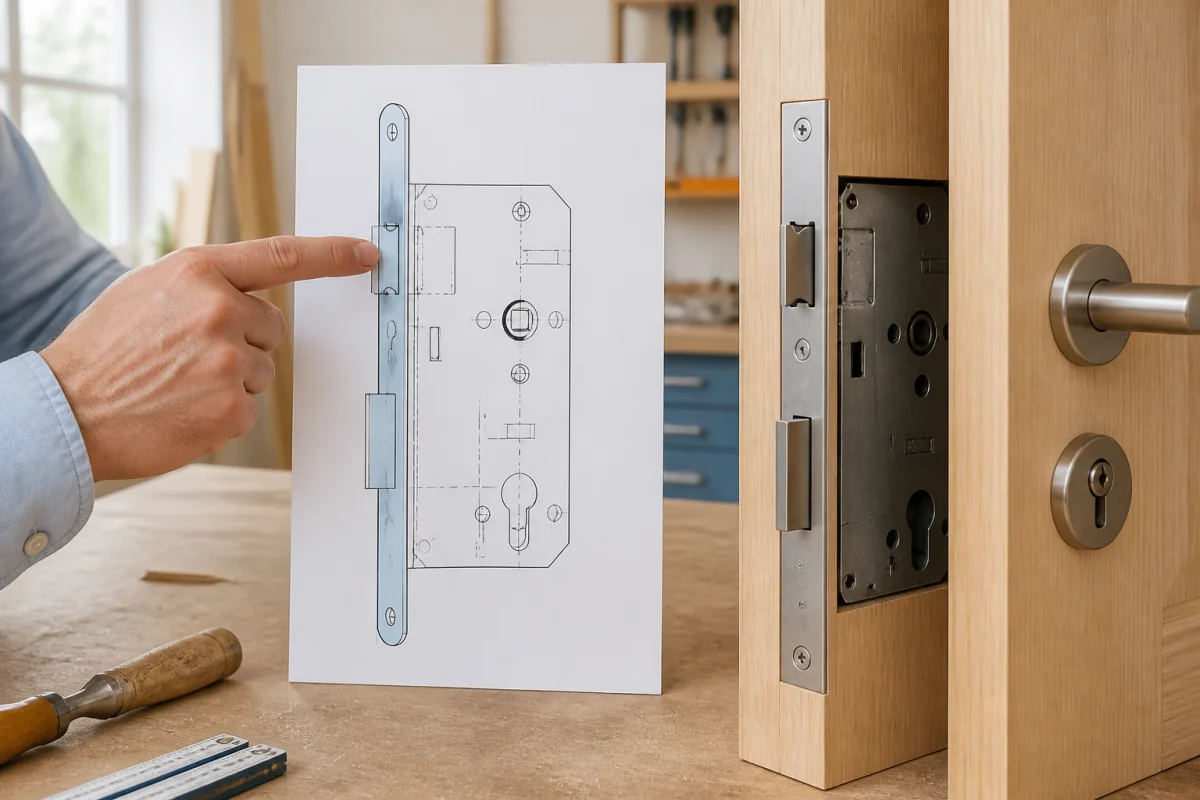

Comment reconnaître une serrure à larder sur un plan ?
Une serrure à larder, aussi appelée à mortaiser ou à encastrer, se reconnaît à sa position dans l’épaisseur de la porte. Sur un plan, le coffre n’est pas dessiné en saillie sur la face du battant, mais intégré dans le chant ou le corps de la porte. Seule la têtière apparaît en façade sur le champ.
Plusieurs indices permettent de l’identifier rapidement :
- le coffre est entièrement logé dans le battant,
- la têtière est l’élément apparent principal,
- les pênes sortent directement du champ de porte,
- le schéma ne montre pas de boîtier saillant côté intérieur ou extérieur.
Ce type de serrure est apprécié pour sa discrétion et son rendu propre. Il est très courant sur les portes d’habitation. Des fabricants comme Vachette, Metalux, Stremler ou FTH Thirard proposent des modèles adaptés à la vie courante.
Une dernière vérification utile avant achat consiste à comparer le plan de serrure avec la porte existante : dimensions du coffre, axe, entraxe, forme de têtière, sens d’ouverture et présence ou non de la gâche dans le kit. Cette lecture évite les incompatibilités les plus fréquentes et fait gagner du temps au moment de la pose ou du remplacement.
